Конвертеры шин TTL/RS485 серии BusAdapter для подключения к сети мониторинга приборов без порта RS-485

Интерфейсные модули или конвертеры шины TTL в RS-485 и обратно, применяемые для подключения к шине RS-485 контроллеров, у которых собственного порта RS-485 нет, но имеется TTL порт шины протокола Televis или Modbus. Применяется и для подключения к TTL шине приборов без такого порта или сети приборов шины RS-485, например, для подключения их к DMI и программе DeviceManager. Конвертер протокола шины не меняет, т.е. протокол остается прежним.

Модель

Документация

Краткое описание



мастер подбора кода

Аксессуары для систем мониторинга:  BusAdapter, EthernetAdapter, TelevisIn/Out, EWSence, Модемы, LanAdapter, RadioAdapter, SmartAdapter,  EWTV

Декларация EAC Декларация ЕАЭС № RU Д-IT.АЖ49.B.14826/20 (Интерфейсные модули  SerialAdapter, LanAdapter, BusAdapter, RadioAdapter, EWRS485)

BusAdapter DONLE



НЕИЗОЛИРОВАННЫЙ Конвертер шины TTL в шину RS-485

BusAdapter 150 DONGLE

Презентация

+ Инструкция

+ Совместимые приборы

Компактный конвертер шины TTL в RS-485, для приборов без собственного порта RS-485.

порт TTL к прибору; порт RS-485 - к сети системы мониторинга.

Питание от контроллера, НЕ обеспечивает гальваническую развязку сети и прибора.

Сверяйтесь с перечнем совместимых приборов.

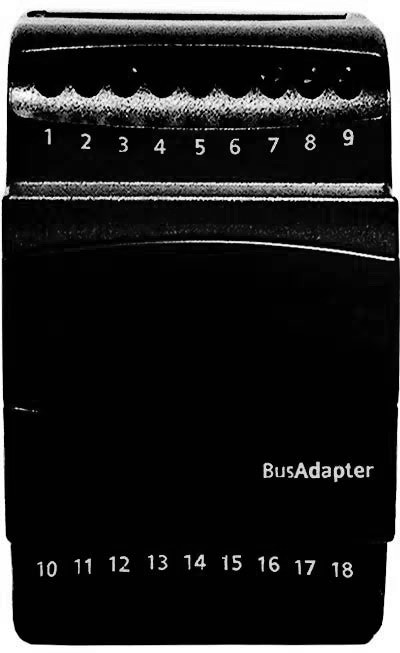

BusAdapter



ИЗОЛИРОВАННЫЕ Конвертеры шины TTL в шину RS-485

BusAdapter 150

инструкция

Конвертер шины TTL в RS-485, для приборов без собственного порта RS-485.

порт TTL к прибору; порт RS-485 - к сети системы мониторинга.

С 2015 года модель доработана и повышена чувствительность прибора, что позволяет прибору заменять BusAdapter350 в ранее выполненных инсталяциях (сам BusAdapter350 больше не производится)

BusAdapter 130

инструкция

Конвертер шины TTL в RS-485, для приборов без собственного порта RS-485. Прибор имеет выход +12В= для подачи питания на приборы с потреблением до 5ВА (для приборов с соответствующим источником питания).

порт TTL к прибору; порт RS-485 - к сети системы мониторинга; выход 12В= 5ВА.

BusAdapter 350

инструкция

Конвертер шины TTL в RS-485, для приборов без собственного порта RS-485 с повышенным коэффициентом усиления сигналов, что необходимо для маломощных приборов, таких как индикаторы серии EM300LX и фанкойлов серии FC Basicom (с дригими приборами модуль так же применим).

порт TTL к прибору; порт RS-485 - к сети системы мониторинга

С 2015 года снят с производства, т.к. был повышен коэффициент усиления у BusAdapter 150, и теперь последний работает со всеми контроллерами.
